結構與工作原理

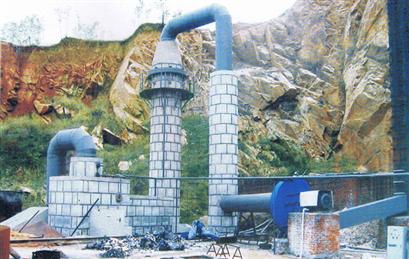

    FCT／C型脫硫除塵裝置主要結構為主筒、副筒，主簡進口可配也可不配文丘里管，簡體材料采用S02含量高、耐酸堿腐蝕、耐溫、耐磨性能優良的花崗巖制成，簡體內部結構組件選用進口優質不銹耐酸鋼，從根本上解決了濕法煙氣脫硫除塵設備因腐蝕導致運行可靠性差的關鍵問題，正常使用壽命為30年以上。



    煙氣脫硫系統采取主筒封閉循環方式。吸收液可利用鍋爐自身排放的灰渣，排污等堿性廢水。也可選當?shù)卦旒垺⒒省⒂∪尽㈦娛葟U液引入調配吸收液，對于高硫煤使用區這是一個經濟可行的方法。吸收液供給、pH值調整均可實現自動控制。



    待處理煙氣以較高速度經八口管切向進入主簡，穩流減速后旋轉上升，在離心力的作用下煙氣中重度較大的塵粒向內壁運動并被內壁面向下流動的水膜捕集；上升的煙氣再被大面積噴淋的液滴充分接觸、反應經旋流板進行初分離后進入副筒。在副筒內，煙氣在下行運動中，再由旁通型旋流板進行高效氣液分離，分離后的反應廢液經分流組件流向底部經水封排管排入循環池，凈化氣體經引風機引人煙囪實現達標排放。



技術指標



1、除塵效率>98％：



2、煙塵排放濃度≤l00 mg／m3N；



3、吸收液pH值>10時，脫硫效率>80％



4、煙氣林格曼黑度<1級：



5、設備阻力<1200Pa

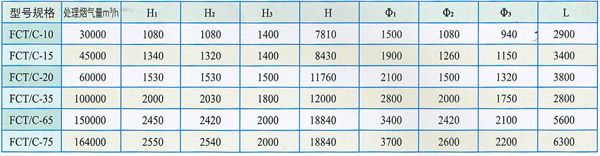

產品系列尺寸表
